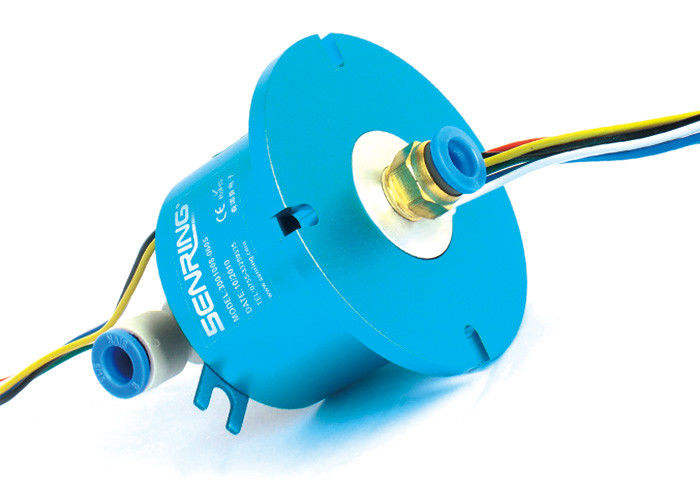

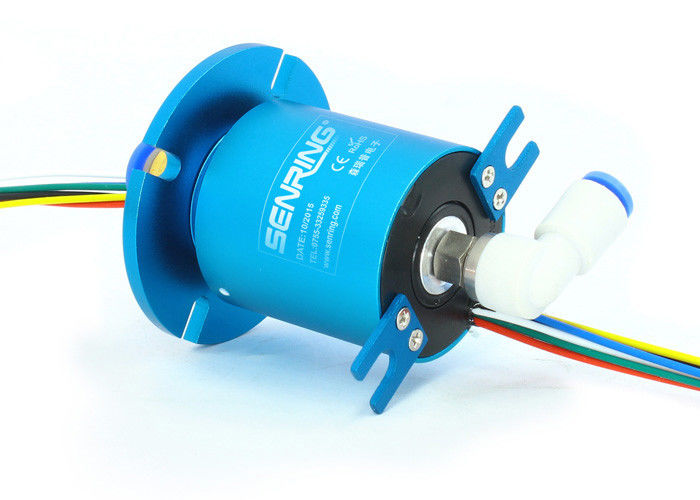

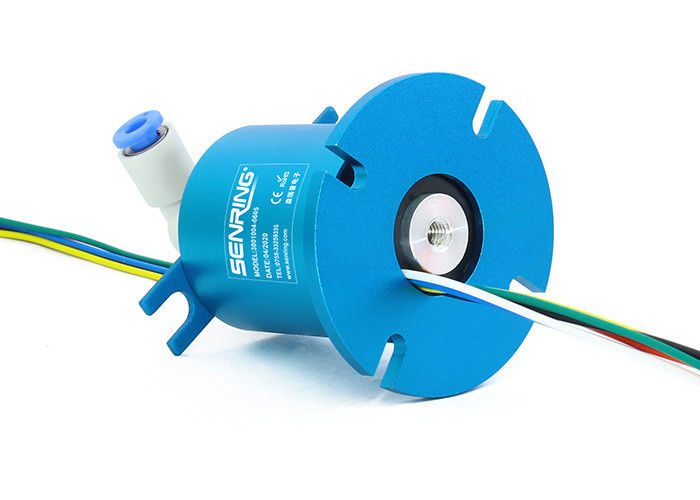

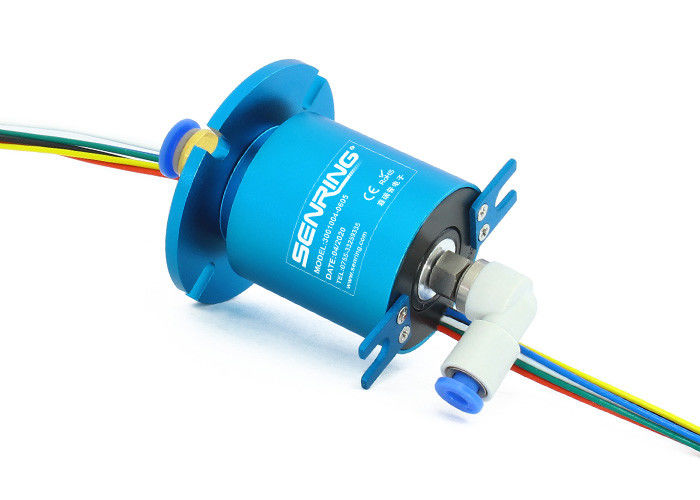

Appui rotatoire pneumatique des syndicats du passage M5 un transmettre la puissance et les signaux mélangés
Description de l'union 3001004 rotatoire pneumatique
Le joint tournant pneumatique de Senring 3001 est un joint tournant de passage simple qui peut tourner 360 degrés pour transmettre de divers médias de gaz tels que l'air comprimé, la vapeur, et le vide. Il soutient les tuyaux de gaz multiples de 4mm, de 6mm, de 8mm, de 10mm, et de 12mm. Le joint tournant pneumatique de 3001 séries inclut également une série électrique de joint tournant, qui peut non seulement transmettre le gaz, mais se mélange également et transmettre de divers courants s'étendant de 2A à 800A. Il a les avantages du couple de petite taille, léger, et bas.
Des syndicats rotatoires sont conçus pour l'air, utiliser-et de gaz et de vide sont idéal pour un certain nombre d'automation et d'applications robotiques. Avec les syndicats rotatoires légers et compacts comportez une construction d'alliage de tout-aluminium et deux passages indépendants d'écoulement capables de transférer différents types de médias au sametime. Les modèles d'acier inoxydable sont disponibles pour empêcher la corrosion pour l'usage avec des applications exigeant l'eau ou le transfert corrosif de médias. Les modèles sont également disponibles avec les glandes facultatives de joint de visage de joint circulaire d'axe pour le flux montant l'union à une interface.
Caractéristiques de l'union 3001004 rotatoire pneumatique
1. C'est un joint tournant pneumatique de passage simple avec un diamètre extérieur de 35mm et un fil M5.
2. Il soutient des diamètres de tuyau de 4mm et de 6mm et peut mélanger des lignes électriques, des lignes, l'Ethernet, des autobus industriels, des lignes de contrôle, des solénoïdes, et des lignes de détection.
3. Il est installé par l'intermédiaire d'une bride standard et peut également être adapté aux besoins du client avec un axe creux.
4. Il peut transmettre de divers médias, y compris l'air comprimé, l'hydrogène, l'azote, les mélanges chimiques, la vapeur, l'eau de refroidissement, l'eau chaude, le pétrole chaud, le pétrole, l'acide sulfurique, et les boissons.
Spécification technique de l'union 3001004 rotatoire pneumatique
| Passages (gaz) | 1 passage |
| Taille de tuyau | tuyau de 4mm, port M5 |
| Données mécaniques | |
| Spec. | données |
| Vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse de fonctionnement maximale | 250RPM sans interruption, 1000RPM par intermittence |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Contact Materia | Métal précieux |
| Logement du matériel | alliage d'aluminium |
| Catégorie d'IP | IP51 |
| Max. Operating Pression |
Pression positive 10Mpa 10Mpa, vide : -90kPa | |
| couple | <0> | |
| Données électriques | ||
| Spec. | données | |
| Puissance | Signal | |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'Insolution | <500m> | <500m> |
| Fil de connexion Spec. | AWG17# a argenté le fil de téflon | AWG22# a argenté le fil de téflon |
| Longueur de fil de connexion | norme 200mm (peut être adapté aux besoins du client) | |
| Résistance d'Insolution | 500VAC@50Hz, 6s | |
| Bruit électrique | <0> | |

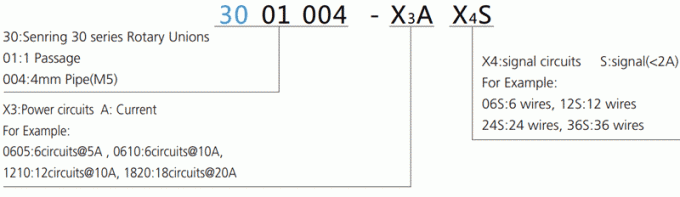

Description de numéro de la pièce

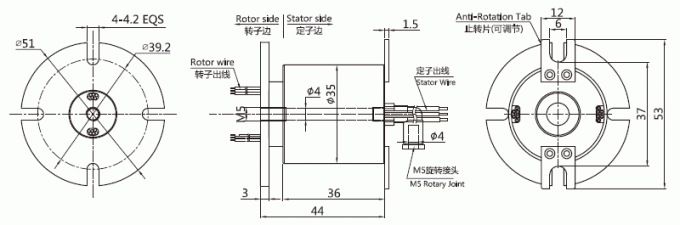

Dessin
Liste modèle standard
| List modèle | Passages (gaz) | Circuits de puissance (10A) | Circuits de signal (2A) | Longueur L (millimètres) |
| 3001004-06S | 1 passage | 0 | 6 | 36 |
| 3001004-08S | 1 passage | 0 | 8 | 36 |
| 3001004-0610 | 1 passage | 6 | 0 | 36 |
| 3001004-12S | 1 passage | 0 | 12 | 36 |
