Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001,ROHS,REACH
Numéro de modèle:
M065
Contactez-nous
12 bague collectrice de capsule micro professionnelle électrique de la bague collectrice 150 t/mn IP51 de circuits

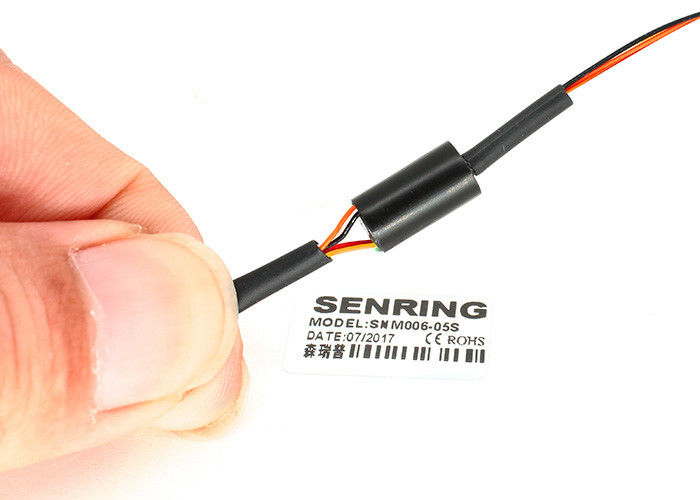

Description de la bague collectrice de la capsule M065
La bague collectrice de série de Senring M065 est non seulement incroyablement petite, mais revendique également un haut niveau de représentation. Elle a une basse résistance de contact due à ses contacts d'or-or, qui assure une transmission plus fiable de signal. En plus, cette bague collectrice est conçue pour répondre à des normes niveau militaire avancées, la rendant fortement durable et appropriée à un grand choix d'applications à extrémité élevé.
En termes de ses applications, cette bague collectrice est particulièrement bien adaptée pour l'usage dans les systèmes tenus dans la main de PTZ, les mini bourdons, et d'autres applications semblables où l'espace est à une prime. Son facteur de forme compact lui permet d'être facilement intégrée dans des conceptions sans prendre trop d'espace.
Caractéristiques de la bague collectrice de la capsule M065
La bague collectrice revendique le plus petit diamètre extérieur du monde de 6.5mm et est un produit breveté de Senring avec le numéro de brevet ZL 2016 2 0695427,2. Elle a un couple très bas de moins de 0.06N.m. Le modèle standard soutient 2-12 canaux de signal, chacun avec une capacité 2A, et peut être adapté aux besoins du client basé sur des conditions spécifiques. C'est un produit normalisé qui est facilement disponible en stock. En plus, l'installation de cette bague collectrice est rendue facile car elle n'exige pas des brides et peut être reliée directement aux fils aux deux extrémités.
Avantages
Spécification technique de la bague collectrice de la capsule M065
| Paramètres mécaniques | |
| Vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 150RPM |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | métal précieux : or-or |
| Logement du matériel | plastique machiné |
| Couple | fil 0.05N.m+0.01N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Fil de connexion Spec. | AWG30# a argenté le téflon | AWG30# a argenté le téflon |
| longueur de fil de connexion | 150mm de longueur standard (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 300VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Catégorie d'IP | IP51 | |
Description de numéro de la pièce
| modèle | Circuits NON. | Actuel maximum/circuit | Longueur L (millimètres) |
| M065-04 | 4 | 1A | 11,8 |
| M065-06 | 6 | 1A | 11,8 |
| M065-08 | 8 | 1A | 11,8 |
| M065-12 | 12 | 1A | 17,6 |
