Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001,ROHS,REACH
Numéro de modèle:
M300
Contactez-nous
Glissement à forte intensité Ring Low Torque Less Than de capsule 0.06N.M

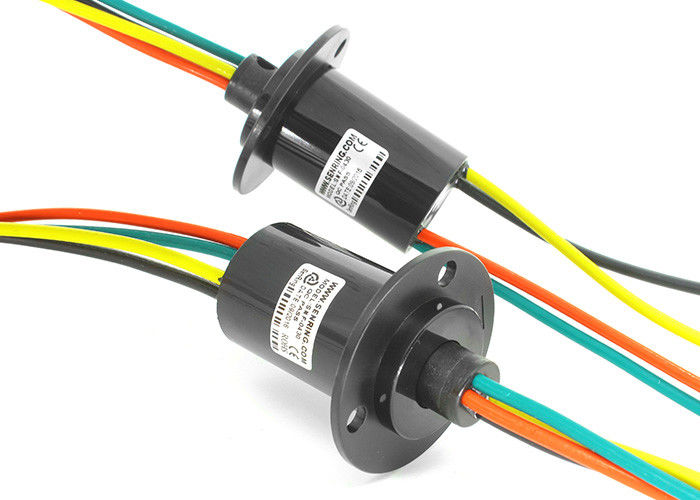

Description de la bague collectrice de capsule à forte intensité
Le Senring pro M300 est une bague collectrice à forte intensité et de signal avec une structure compacte, particulièrement conçue et développée pour l'électronique grand public, la petite turbine de vent, et les industries d'éclairage d'étape. Sa technologie de base adopte des points de contact d'or-or, assurant la stabilité et la longévité. Les connexions rotatives et stationnaires de fil sont de code à couleurs pour l'installation facile. L'anneau conducteur comporte une conception de V-cannelure de 90 degrés, fournissant plus de secteur de contact, de rotation de lissoir, et de résistance de couple et dynamique inférieure.
Caractéristiques de la bague collectrice de capsule à forte intensité
1. Cette bague collectrice a une petite taille mais peut manipuler les courants élevés.
2. Le principal organisme a un diamètre extérieur de 30mm et peut soutenir 2-6 canaux avec une capacité actuelle de 30-50A.
3. Le couple est très petit, moins de 0.06N.m.
4. Il convient pour l'usage dans des dispositifs tels que les cuiseurs d'induction et les tables de salle à manger qui exigent à forte intensité et une petite taille de bague collectrice. 5. C'est un produit normalisé qui est facilement disponible en stock. L'installation est facile avec un bâti de bride d'A.
| Numéro de la pièce. | Circuits NON. | Actuel maximum/circuit | Fil de connexion Spec. | Longueur L (millimètres) |
| M300-0430 | 4 | 30A | Téflon argenté AWG12# | 50 |
| M300-0250 | 2 | 50A | Téflon argenté AWG12#*2 | 50 |
| M300-0630 | 6 | 30A | Téflon argenté AWG12# | 65,7 |
| M300-1210 | 12 | 10A | Téflon argenté AWG17# | 74 |
| M300-2405 | 24 | 5A | Téflon argenté AWG22# |
74 |
Spécification technique de la bague collectrice de la série M300
| Paramètres de Mechanicall | |
| Vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériaux de contact | métal précieux : or-or |
| Logement du matériel | acier inoxydable |
| Couple | fil 0.05N.m+0.01N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'isolation | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Fil de connexion Spec. | AWG12# a argenté le téflon | AWG12# a argenté le téflon |
| Longueur de fil de connexion | 200mm de longueur standard (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 300VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
