Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001,ROHS,REACH
Numéro de modèle:
M300
Contactez-nous

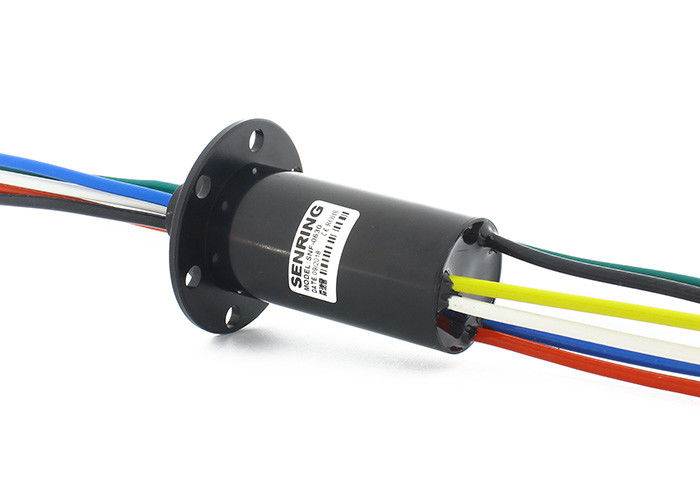

6 bague collectrice de capsule micro mécanique de la bague collectrice 250 t/mn de circuits
Description de la bague collectrice de capsule micro
Le Senring pro M300 est une bague collectrice fortement souple qui est conçue pour manipuler les besoins à forte intensité et de signal de transmission. Il a une structure compacte, avec un diamètre extérieur seulement de 30mm, la rendant idéale pour l'usage dans les applications avec l'espace limité. En dépit de sa petite taille, il peut soutenir 2-6 canaux avec une capacité actuelle de 30-50A, qui est tout à fait impressionnant.
Une des fonctionnalités clé du M300 est son utilisation des points de contact d'or-or. Ceci assure la stabilité et la longévité maximum, car l'or est de haute résistance à la corrosion et à l'usage. La conception de V-cannelure de 90 degrés de l'anneau conducteur fournit un plus grand secteur de contact, qui a comme conséquence une rotation plus sans heurt et une résistance de couple et dynamique inférieure.
Avantages :
1. Matériaux de haute qualité : La bague collectrice est faite à partir des matériaux de haute qualité qui assurent la longévité et la fiabilité maximum. Ceci le rend approprié pour l'usage dans les environnements durs et les applications qui exigent la haute performance.
2. Bas bruit électrique : La bague collectrice a un niveau sonore électrique bas, qui assure la transmission douce et stable de signal. Ceci le rend idéal pour les applications qui exigent la transmission de haute qualité de signal.
3. installation facile : Il est conçu pour être facile installer la bague collectrice, avec un bâti de bride d'A qui le rend facile à attacher au dispositif. Ceci réduit le temps d'installation et s'assure que le dispositif est en service rapidement.
Caractéristiques de la bague collectrice de capsule micro
1. Cette bague collectrice a une petite taille mais peut manipuler les courants élevés.
2. Le principal organisme a un diamètre extérieur de 30mm et peut soutenir 2-6 canaux avec une capacité actuelle de 30-50A.
3. Le couple est très petit, moins de 0.06N.m.
4. Il convient pour l'usage dans des dispositifs tels que les cuiseurs d'induction et les tables de salle à manger qui exigent à forte intensité et une petite taille de bague collectrice. 5. C'est un produit normalisé qui est facilement disponible en stock. L'installation est facile avec un bâti de bride d'A.
| Numéro de la pièce. | Circuits NON. | Actuel maximum/circuit | Fil de connexion Spec. | Longueur L (millimètres) |
| M300-0430 | 4 | 30A | Téflon argenté AWG12# | 50 |
| M300-0250 | 2 | 50A | Téflon argenté AWG12#*2 | 50 |
| M300-0630 | 6 | 30A | Téflon argenté AWG12# | 65,7 |
| M300-1210 | 12 | 10A | Téflon argenté AWG17# | 74 |
| M300-2405 | 24 | 5A | Téflon argenté AWG22# |
74 |
Spécification technique de la bague collectrice de la capsule M300 micro
| Paramètres de Mechanicall | |
| Vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériaux de contact | métal précieux : or-or |
| Logement du matériel | acier inoxydable |
| Couple | fil 0.05N.m+0.01N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~440VAC/VDC | 0~440VAC/VDC |
| Résistance d'isolation | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Fil de connexion Spec. | AWG12# a argenté le téflon | AWG12# a argenté le téflon |
| Longueur de fil de connexion | 200mm de longueur standard (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 300VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
