Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001,ROHS,REACH
Numéro de modèle:
M250
Contactez-nous

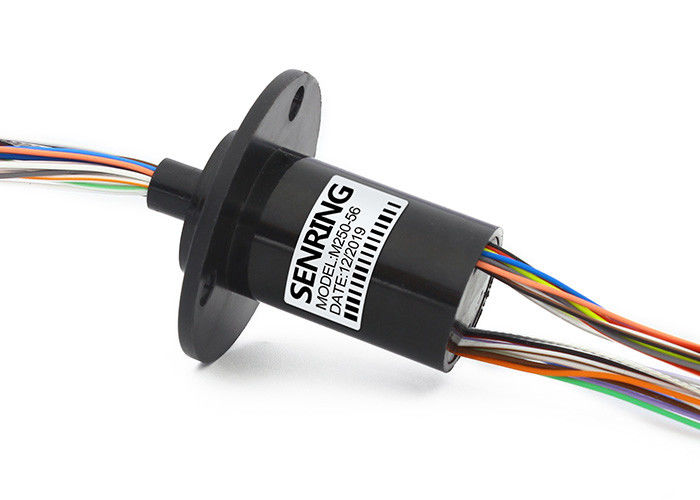

Le glissement micro Ring Capsule 250rpm 56 d'antenne de radar fait le tour de 2A avec la solution professionnelle de bride
Description de la bague collectrice de la capsule M250
La série de SenRing M250 est une bague collectrice de chapeau moyen avec un diamètre extérieur de 25mm. C'est une bague collectrice fortement souple avec une structure compacte qui convient pour l'usage dans des domaines de non-civil tels que l'électronique grand public, le marché des valeurs mobilières, l'industrie d'éclairage d'étape, la défense nationale, les militaires, les instituts de recherche, et d'autres applications semblables.
La bague collectrice emploie le traitement ultra-épais de placage à l'or, les incidences importées, et le fil rare de brosse d'alliage en métal, assurant la longévité et la fiabilité maximum. La conception de V-cannelure de 90 degrés de l'anneau conducteur fournit un plus grand secteur de contact, ayant pour résultat une rotation plus sans heurt, un couple inférieur, et une résistance dynamique.
Caractéristiques de la bague collectrice de la capsule M250
1. La bague collectrice a un diamètre extérieur de principal organisme de 25mm et soutient 2-56 circuits de transmission du signal 2A.
2. Il a extrêmement - un bas couple de moins de 0.06N.m.
3. Le modèle standard soutient 2-56 canaux de signal avec une capacité actuelle de 2A par canal, et il peut également être adapté aux besoins du client pour répondre aux besoins spécifiques d'application.
4. C'est un produit normalisé avec les actions facilement disponibles. L'installation est facile avec un bâti de bride d'A.
Spécification technique de la bague collectrice de la capsule M250
| Paramètres de Mechanicall | |
| Vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | métal précieux : or-or |
| Logement du matériel | plastique machiné |
| Couple | fil 0.05N.m+0.01N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Fil de connexion Spec. | AWG26# a argenté le téflon | AWG26# a argenté le téflon |
| longueur de fil de connexion | 150mm de longueur standard (peut être adapté aux besoins du client) |
|
| Résistance diélectrique | 300VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |

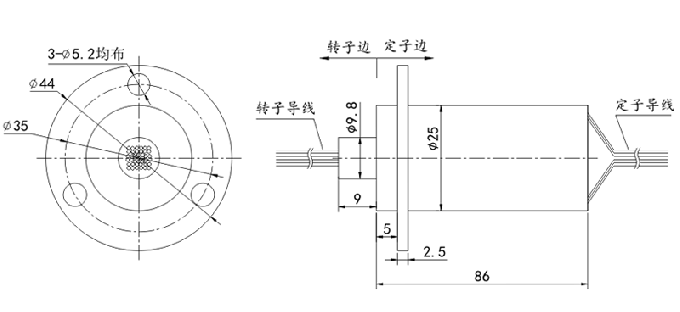

Description de numéro de la pièce
| modèle | Circuits NON. | Actuel maximum/circuit | fil de connexion Spec. | Longueur L (millimètres) |
| M250-56 | 56 | 2A | Téflon argenté AWG26# | 86 |
Des bagues coulissantes peuvent être utilisées dans n'importe quel système électromécanique qui exige la rotation non restreinte et continue tout en transférant la puissance ou les données à partir d'un stationnaire à une structure tournante.
Ce s'appelle également une interface électrique rotatoire, glissement Ring Assemblies, connecteur rotatoire, glissement Ring Units, il peut améliorer la capacité électromécanique, simplifient la conception de système, éliminent la rotation possible de moment de dommages. C'est l'appareil principal de la table de travail rotatoire de diverse précision, de l'instrument électrique d'essai, de la fabrication et de l'instrument à régulation de processus.
