Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001,ROHS,REACH
Numéro de modèle:
M220
Contactez-nous

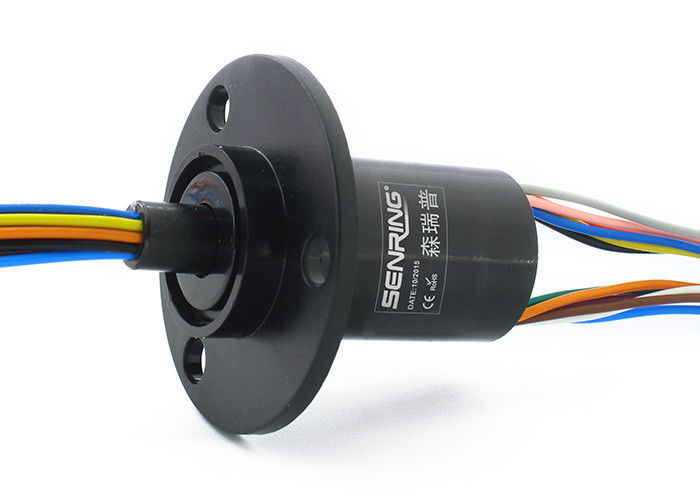

240 glissement libre tournant Ring Customization de vitesse de la bague collectrice 2A 250 t/mn de capsule de circuits de VCA 12
Description de la bague collectrice de la capsule M220
La bague collectrice a 24 fils de code à couleurs de couleur, le rendant plus commode pour câbler des opérations. Les connexions rotatives et stationnaires de fil sont faciles d'installer en raison des couleurs-codes. L'anneau conducteur adopte une conception de V-cannelure de 90 degrés, fournissant un plus grand secteur de contact qui a comme conséquence une rotation plus sans heurt, un couple inférieur, et une résistance dynamique.
De façon générale, la bague collectrice de série de SenRing M220 est un produit fortement souple et fiable approprié pour différents champs de non-civil. Sa structure compacte, fils de code à couleurs, et conception de V-cannelure de 90 degrés lui faire un excellent choix pour les applications avec l'espace limité qui exigent le transport fiable de signal et d'énergie.
Caractéristiques de la bague collectrice de la capsule M220
La bague collectrice de SenRing de la série M220 a un diamètre extérieur de 22mm et un bas couple de moins de 0.06N.m. Elle est disponible dans les modèles standard avec 2-36 circuits avec chaque circuit ayant une capacité actuelle de 2A, 6-12 circuits avec chaque circuit ayant une capacité actuelle de 5A, 2-4 circuits avec chaque circuit ayant une capacité actuelle de 10A, et 2 ou 3 circuits avec chaque circuit ayant une capacité actuelle de 30A. Elle peut transmettre des signaux et la puissance simultanément.
Avantages :
La série de bagues coulissantes, grâce à sa compacité extrême, garantit une basse vitesse externe entre les anneaux et les brosses, ainsi pour réduire la consommation matérielle afin d'augmenter sa vie. Cette série a été conçue maintenant la flexibilité, la rentabilité, et la fiabilité dans l'esprit.
Spécification technique de la bague collectrice de la capsule M220
| Paramètres de Mechanicall | |
| Vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | métal précieux : or-or |
| Logement du matériel | plastique machiné |
| Couple | fil 0.05N.m+0.01N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Fil de connexion Spec. | référez-vous à la liste modèle | référez-vous à la liste modèle |
| longueur de fil de connexion | 150mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 300VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Catégorie d'IP | IP51 | |
Description de numéro de la pièce
| modèle | Circuits NON. | Actuel maximum/circuit | fil de connexion Spec. | Longueur L (millimètres) |
| M220-06 | 6 | 2A | Téflon argenté AWG26# | 19 |
| M220-12 | 12 | 2A | Téflon argenté AWG26# | 26 |
| M220-18 | 18 | 2A | Téflon argenté AWG26# | 33 |
| M220-24 | 24 | 2A | Téflon argenté AWG26# | 40 |
| M220-36 | 36 | 2A | Téflon argenté AWG26# | 54,5 |
| M220-0605 | 6 | 5A | Téflon argenté AWG22# | 40 |
| M220-0805 | 8 | 5A | Téflon argenté AWG22# | 40 |
| M220-1205 | 12 | 5A | Téflon argenté AWG22# | 40 |
| M220-0210 | 2 | 10A | Téflon argenté AWG17# | 26 |
| M220-0310 | 3 | 10A | Téflon argenté AWG17# | 33 |
| M220-0410 | 4 | 10A | Téflon argenté AWG17# | 40 |
| M220-0230 | 2 | 30A | Téflon argenté AWG12# | 45 |
| M220-0330 | 3 | 30A | Téflon argenté AWG12# | 45 |
| M220-0205-12S | 2circuits@5A+12circuits Signal@2A | 5A&AWG22#, signal &AWG26# | 40 | |
| M220-0305-12S | 3circuits@5A+12circuits Signal@2A | 5A&AWG22#, signal &AWG26# | 40 | |
| M220-0605-06S | 6circuits@5A+6circuits Signal@2A | 5A&AWG22#, signal &AWG26# | 40 | |
| M220-0210-12S | 2circuits@10A+12circuits Signal@2A | 10A&AWG17#, signal &AWG26# | 40 | |
| M220-0310-06S | 3circuits@10A+6circuits Signal@2A | 10A&AWG17#, signal &AWG26# | 40 | |
| M220-0320-04S | 3circuits@20A+4circuits Signal@2A | 20A&AWG14#, signal &AWG26# | 40 | |
| M220-0410-04S | 4circuits@10A+4circuits Signal@2A | 10A&AWG17#, signal &AWG26# | 40 | |
Code couleurs de fil de connexion
| anneau non. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| couleur | noir | brun | rouge | orange | jaune | vert | bleu | pourpre | gris | blanc | rose | bleu-clair |
