Haute performance 240 VCA de glissement d'électronique miniature de Ring Transmitting Signals For Consumer

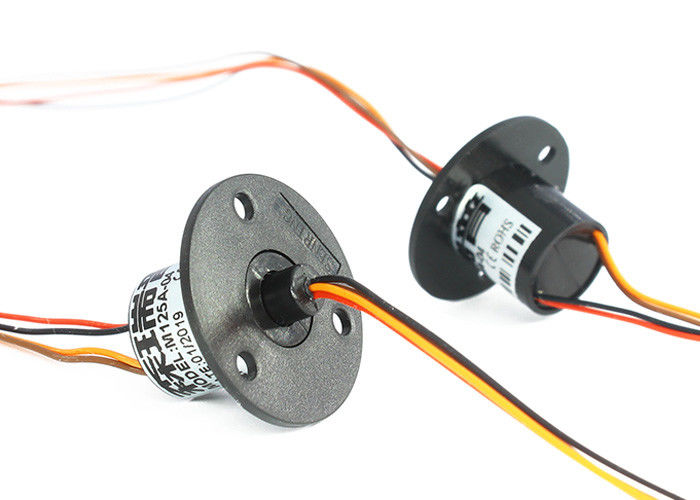

Description de la bague collectrice de la capsule M125
La série de SenRing M125 est des 360 degrés tournant la bague collectrice de chapeau conducteur qui est conçue spécifiquement pour la petite électronique grand public. Avec un diamètre extérieur de 12.5mm, elle a une option de longueur s'étendant de 13.5mm à 23.5mm. La bague collectrice de chapeau de la série M125 comporte des points de contact d'or-or pour la stabilité supérieure et la longue durée de vie.
Le fil tournant d'extrémité et le fil statique d'extrémité sont de code à couleurs avec 24 couleurs différentes, rendant des opérations de câblage plus commodes. L'anneau conducteur est conçu avec une V-cannelure de 90 degrés, qui fournit un plus grand secteur de surface de contact, une rotation de lissoir, un couple inférieur, et une résistance dynamique inférieure.
Caractéristiques de la bague collectrice de la capsule M125
1. La bague collectrice a un diamètre extérieur de 12.5mm et une option de longueur s'étendant de 13.5mm à 23.5mm.
2. Le modèle standard a une estimation de la protection IP51 et soutient 2-18 canaux avec chaque canal ayant une capacité actuelle de 2A, et d'autres tailles actuelles peuvent être adaptées aux besoins du client.
3. Le couple est très bas, ne dépassant pas 0.06N.m. C'est un produit normalisé et a les actions facilement disponibles.
4. La conception intégrée de structure le rend facile à installer.
Cette bague collectrice de chapeau innovateur est idéale pour la petite électronique grand public telle que des bourdons, des caméras, et d'autres appareils mobiles. Sa dimension compacte, de forte stabilité, et longue durée de vie lui faire une solution fiable et efficace pour tous vos besoins conducteurs tournants.
Spécification technique de la bague collectrice de la capsule M125
| Paramètres mécaniques | |
| Vie active | 10millions pour la référence (dépend des conditions de travail) |
| Vitesse tournante | 250RPM |
| Temp travaillant. | -30°C~80°C |
| Humidité de travail | Rhésus de 0~85% |
| Matériel de contact | métal précieux : or-or |
| Logement du matériel | plastique machiné |
| Couple | fil 0.05N.m+0.01N.m/6 |
| Catégorie d'IP | IP51 |
| Paramètres électriques | ||
| Spec. | Puissance | Signal |
| Chaîne de tension | 0~240VAC/VDC | 0~240VAC/VDC |
| Résistance d'Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Fil de connexion Spec. | référez-vous à la liste modèle | référez-vous à la liste modèle |
| longueur de fil de connexion | 150mm de longueur standard (peut être adapté aux besoins du client) | |
| Résistance diélectrique | 300VAC@50Hz, 60s | |
| Bruit électrique | < 0=""> | |
| Catégorie d'IP | IP51 | |
Description de numéro de la pièce
| modèle | Circuits NON. | Actuel maximum/circuit | fil de connexion Spec. | Longueur L (millimètres) |
| M125-06 | 6 | 1.5A | Téflon argenté AWG30# | 13,5 |
| M125-12 | 12 | 1.5A | Téflon argenté AWG30# | 18,2 |
| M125-18 | 18 | 1.5A | Téflon argenté AWG30# | 23,5 |
| M125-0205 | 2 | 5A | Téflon argenté AWG22# | 13,5 |
| M125-0305 | 3 | 5A | Téflon argenté AWG22# | 18,2 |
| M125-0405 | 4 | 5A | Téflon argenté AWG22# | 18,2 |
