Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
BH50130
Contactez-nous
Circuits maximum industriels de Ring Hole Size 50mm OD 130mm de glissement de signal d'autobus 96

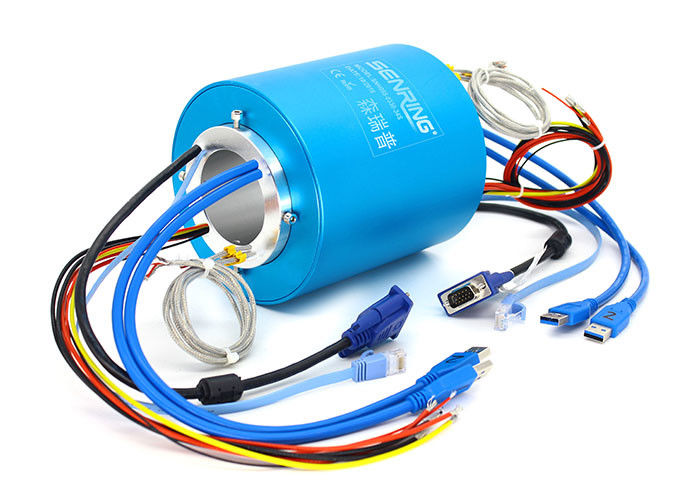

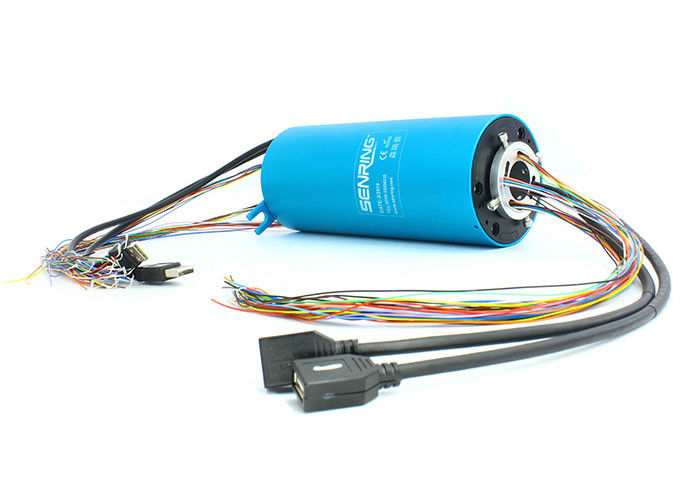

Description de la bague collectrice du signal BH50130
La bague collectrice forte et faible de la série BH50130 de signal électrique est une série adaptée aux besoins du client de bague collectrice avec une ouverture de 50mm et un diamètre extérieur de 130mm. Indépendamment de l'ouverture fixe et du diamètre extérieur, des types de signal peuvent être adaptés aux besoins du client. La bague collectrice de la série BH50130 peut non seulement transmettre les courants 2A/5A/10A/30A par 360 degrés de rotation mais également stablement et exactement transmettre de divers signaux tels que HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, signal d'autobus de Profibus, etc. Le nombre maximum de circuits permis pour BH50130 est 96. Si le nombre réel de circuits exigés dépasse 96, contactez svp le personnel technique de SENRING pour la personnalisation.
Caractéristiques de la bague collectrice du signal BH50130
1. taille 50mm, OD 130mm, maximum de trou 96 circuits ;
2. transmettez exactement les données ultra-rapides
3. transmettez stablement toutes sortes de signaux, tels que RS-232, RS-485, RS-422, VGA, etc. ;
4. transmettez exactement toutes sortes de signaux industriels d'autobus, tels que Profibus, LonWorks, CanBus, DeviceNet, et ControlNet ;
5. transmettez les messages mélangés, tels qu'USB, HDMI, Ethernet de 1000M, optique de fibre, VGA, DVI, rf coaxial (à haute fréquence), etc. ;
| circuits non. | 2~96circuits (dépend du modèle) |
| estimation de tension | 0~440 VDC/VAC |
| Logement du matériel | Alliage d'AL |
| Vie active | > 80 millions pour la référence (dépend des conditions de travail) |
| Bruit électrique | <10m> |
| résistance diélectrique | 800VDC@50Hz |
| Résistance diélectrique | 1000MΩ@600VDC |
| Temp travaillant. | -40℃ | 80°C |
| vibration mécanique | MIL-STD-810E |
| Actuel | signal (2A), 10A/circuit |
| vitesse tournante maximale | 250RPM sans interruption, 1000RPM par intermittence |
| couple | 0.1N.m ; fil +0.03N.m/6 |
| Matériel de contact | métal précieux : alliage d'or |
| résistance de contact | <20m> |
| Fil de connexion Spec. | UL Teflon@Awg22, Awg16 |
| longueur de fil de connexion | 300mm |
| Catégorie d'IP | IP51 |
| Humidité de travail | 10% | RHÉSUS de 85% |
| Certificat de la CE | OUI |
| matériel | RoHS conforme |
F - 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 Ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sous) (4circuits)
C - Canbus (Canbus - 4-Pin D-sous) (4circuits)
D - Filet de dispositif - 5 Pin Micro Change (5 circuits)
T - Filet de contrôle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Signal d'encodeur de moteur servo (8circuits)
E1 - Ethernet industriel (9circuits)
Comment est-ce que je choisis une bague collectrice ?
La sélection appropriée d'une solution de bague collectrice exige des détails au sujet des paramètres de l'emploi de votre application comprenant les circuits totaux, la tension et les ampères par circuit, la vitesse de fonctionnement, et le type de support. Si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé.
