Circuits maximum adaptés aux besoins du client industriels de Ring Hole Size 38.1mm OD 119mm de glissement de signal 168

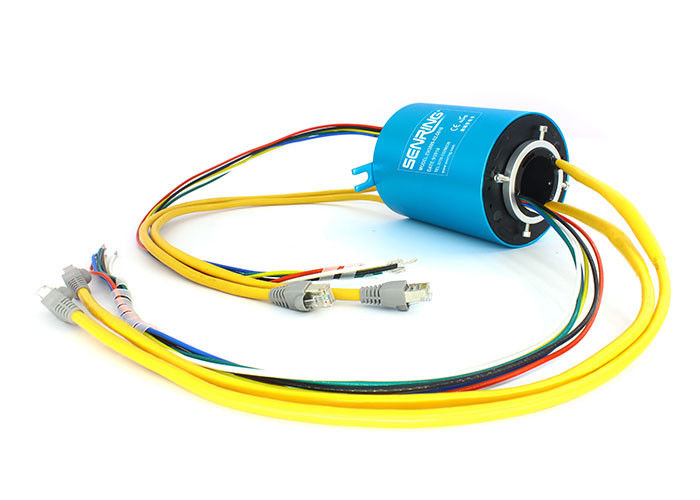

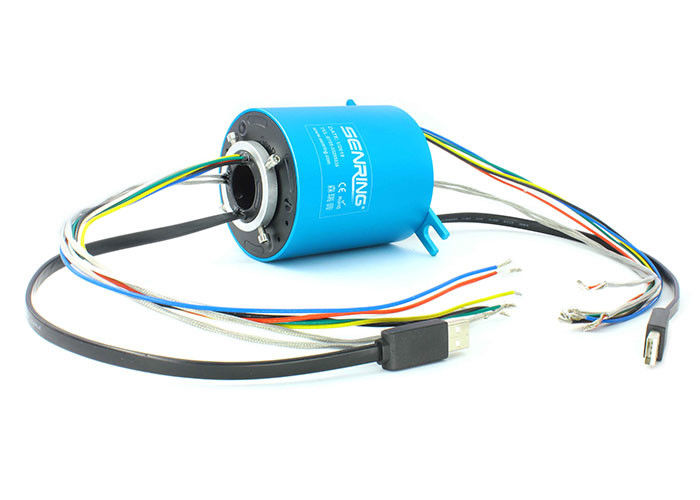

Description de la bague collectrice du signal BH38119
La bague collectrice forte et faible de la série BH38119 de signal électrique est une série adaptée aux besoins du client de bague collectrice avec une ouverture de 50mm et un diamètre extérieur de 119mm. Indépendamment de l'ouverture fixe et du diamètre extérieur, des types de signal peuvent être adaptés aux besoins du client. La bague collectrice de la série BH38119 peut non seulement transmettre les courants 2A/5A/10A/30A par 360 degrés de rotation mais également stablement et exactement transmettre de divers signaux tels que HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, signal d'autobus de Profibus, etc. Le nombre maximum de circuits pour BH38119 est 168, qui peuvent répondre à la plupart des exigences. Si le nombre réel de circuits exigés est davantage, contactez svp le personnel technique de SENRING pour la personnalisation.
Caractéristiques de la bague collectrice du signal BH38119

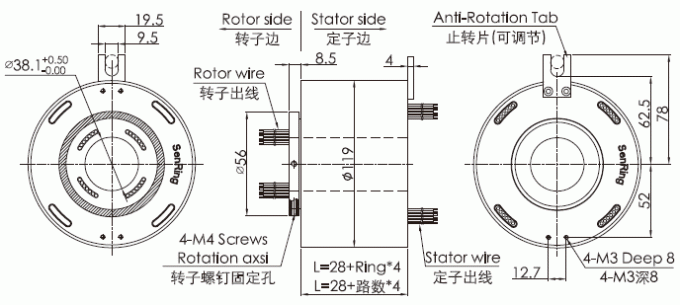

1. taille 38.1mm, OD 119mm, maximum de trou 168 circuits ;
2. transmettez exactement les données ultra-rapides
3. transmettez stablement toutes sortes de signaux, tels que RS-232, RS-485, RS-422, VGA, etc. ;
4. transmettez stablement toutes sortes de signaux, tels que Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc. ;
5. transmettez les messages mélangés, tels qu'USB, HDMI, Ethernet de 1000M, optique de fibre, VGA, DVI, rf coaxial (à haute fréquence), etc. ;
6. transmettez stablement les données d'Ethernet (10m/100M/1000M BaseT) ;
| circuits non. | 2~168circuits (dépend du modèle) |
| estimation de tension | 0~690 VDC/VAC |
| Logement du matériel | Alliage d'AL |
| Vie active | > 80 millions pour la référence (dépend des conditions de travail) |
| Bruit électrique | <10m> |
| résistance diélectrique | 800VDC@50Hz |
| Résistance diélectrique | 1000MΩ@600VDC |
| Temp travaillant. | -40℃ | 80°C |
| vibration mécanique | MIL-STD-810E |
| Actuel | signal (2A), 10A/circuit |
| vitesse tournante maximale | 250RPM sans interruption, 1000RPM par intermittence |
| couple | 0.1N.m ; fil +0.03N.m/6 |
| Matériel de contact | métal précieux : alliage d'or |
| résistance de contact | <20m> |
| Fil de connexion Spec. | UL Teflon@Awg22, Awg16 |
| longueur de fil de connexion | 300mm |
| Catégorie d'IP | IP51 |
| Humidité de travail | 10% | RHÉSUS de 85% |
| Certificat de la CE | OUI |
| matériel | RoHS conforme |

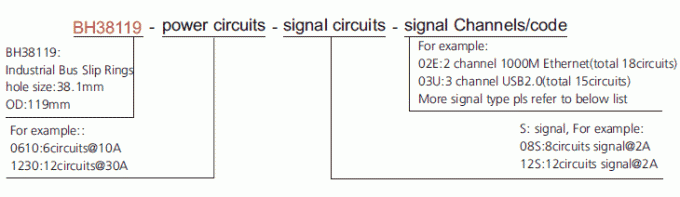

F - 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 Ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sous) (4circuits)
C - Canbus (Canbus - 4-Pin D-sous) (4circuits)
D - Filet de dispositif - 5 Pin Micro Change (5 circuits)
T - Filet de contrôle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Signal d'encodeur de moteur servo (8circuits)
E1 - Ethernet industriel (9circuits)
