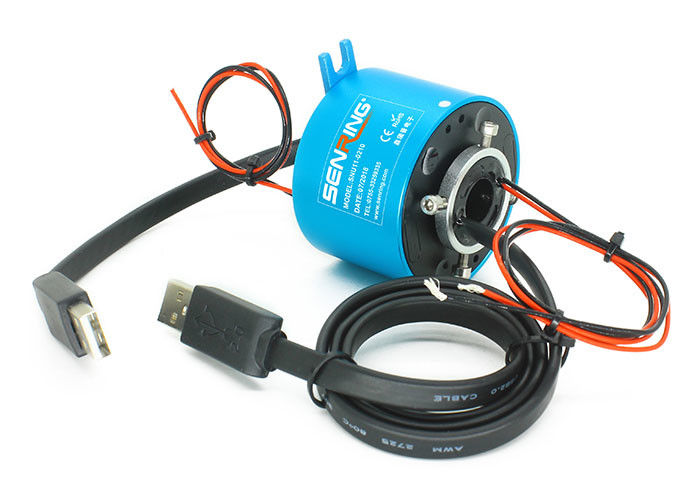

Circuits maximum industriels de Ring Hole Size 12.7mm OD 86mm de glissement d'autobus 96
Description de la bague collectrice du signal BH1286
La bague collectrice forte et faible de la série BH1286 de signal électrique est une bague collectrice adaptée aux besoins du client avec une ouverture de 12.7mm, qui peut non seulement transmettre les courants 2A/5A/10A/30A par 360 degrés de rotation, mais adapte également la transmission aux besoins du client (stable et précise) de divers signaux tels que HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, signal d'autobus de Profibus, etc. Elle peut être employée dans n'importe quel dispositif qui exige la rotation 360° et la transmission de divers signaux de commande.
Caractéristiques de la bague collectrice du signal BH1286

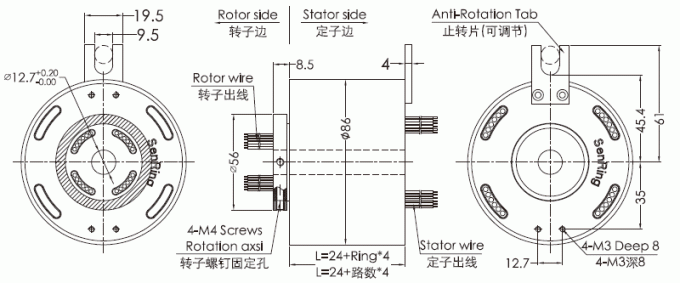

1. taille 12.7mm, OD 86mm, maximum de trou 96 circuits ;
2. Peut transmettre des données ultra-rapides sans erreurs ;
3. Transmettez stablement les divers signaux tels que RS-232, RS-485, RS-422, VGA ;
4. Transmettez stablement les divers signaux d'autobus tels que Profibus, LonWorks, CanBus, DeviceNet, ControlNet ;
5. Transmission mélangée d'USB, HDMI, Gigabit Ethernet, fibre, VGA, DVI, signaux (à haute fréquence) coaxiaux de rf ;
6. Transmettez stablement les données de l'Ethernet (10M/100M/1000M BaseT).
| circuits non. | 2~96circuits (dépend du modèle) |
| estimation de tension | 0~440 VDC/VAC |
| Logement du matériel | Alliage d'AL |
| Vie active | > 80 millions pour la référence (dépend des conditions de travail) |
| Bruit électrique | <10m> |
| résistance diélectrique | 800VDC@50Hz |
| Résistance diélectrique | 1000MΩ@600VDC |
| Temp travaillant. | -40℃ | 80°C |
| vibration mécanique | MIL-STD-810E |
| Actuel | signal (2A), 10A/circuit |
| vitesse tournante maximale | 250RPM sans interruption, 1000RPM par intermittence |
| couple | 0.1N.m ; fil +0.03N.m/6 |
| Matériel de contact | métal précieux : alliage d'or |
| résistance de contact | <20m> |
| Fil de connexion Spec. | UL Teflon@Awg22, Awg16 |
| longueur de fil de connexion | 300mm |
| Catégorie d'IP | IP51 |
| Humidité de travail | 10% | RHÉSUS de 85% |
| Certificat de la CE | OUI |
| matériel | RoHS conforme |
F - 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 Ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sous) (4circuits)
C - Canbus (Canbus - 4-Pin D-sous) (4circuits)
D - Filet de dispositif - 5 Pin Micro Change (5 circuits)
T - Filet de contrôle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Signal d'encodeur de moteur servo (8circuits)
E1 - Ethernet industriel (9circuits)
Comment est-ce que je choisis une bague collectrice ?
La sélection appropriée d'une solution de bague collectrice exige des détails au sujet des paramètres de l'emploi de votre application comprenant les circuits totaux, la tension et les ampères par circuit, la vitesse de fonctionnement, et le type de support. Si vous êtes sûr que solution faite sur commande/modifiée soit très probablement exigée ou a besoin d'aide dans votre sélection, contactez-nous pour obtenir commencé.
