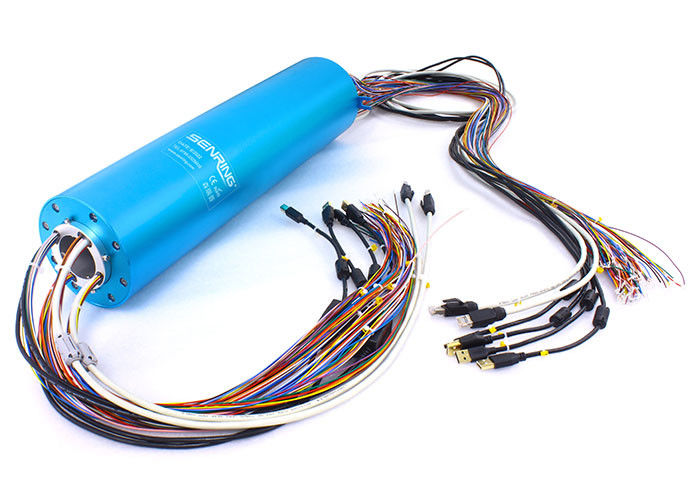

Surveillance de vidéo de Ring Customized For HD de glissement de la haute définition HDMI
Description de la bague collectrice du signal BH50130
La bague collectrice d'autobus industriel de série de SENRING BH50130 est une gamme des bagues coulissantes conçues pour transmettre de divers signaux industriels d'autobus. Cette série inclut des bagues coulissantes pour HDMI, HD-SDI, Ethernet de gigabit (GbE), RS-232, RS-485, RS-422, Profibus, et d'autres protocoles de transmission industriels. En plus, la série peut être adaptée aux besoins du client pour soutenir plus de types de signal selon des conditions d'application spécifiques. Ces bagues coulissantes sont machinées pour assurer le transfert des données fiable entre la rotation et les pièces stationnaires d'équipement industriel. Elles conviennent pour l'usage en conditions environnementales dures, y compris des hautes températures, des vibrations, et la poussière. La série de SENRING BH50130 est disponible dans un grand choix de tailles, de combinaisons de signal, et de caractéristiques pour répondre aux besoins divers de différentes applications industrielles.
Avantages :
1. Transmission de Gapless : La technologie conductrice avancée de bague collectrice permet la transmission gapless de signal, assurant la stabilité et la fiabilité de la transmission de données.
2. Transmission multiple de signal : Soutient la transmission de divers signaux industriels d'autobus tels que CanBus, DeviceNet, ControlNet, Profibus, et d'autres protocoles de transmission tels que RS-232, RS-485, RS-422, Ethernet, et peut être adapté aux besoins du client pour soutenir les types supplémentaires de signal selon des conditions d'application spécifiques.
3. Transmission ultra-rapide : Transmission de données ultra-rapide de soutiens telle que Gigabit Ethernet pour répondre au besoin de transfert des données rapide.
4. Combler la lacune : Rencontre la transmission de données a besoin de l'équipement tournant, comblant la lacune dans la transmission de données entre la rotation et l'équipement fixe.
5. Économie de l'espace : Conception intégrée avec une longévité plus de petite taille et élevée, l'espace économisant et fiabilité d'amélioration.
6. Fiabilité élevée : Fait des matériaux de haute qualité, la précision a usiné, et rigoureusement examiné, assurant la fiabilité élevée et la longue durée de vie.
Caractéristiques de la bague collectrice du signal BH50130

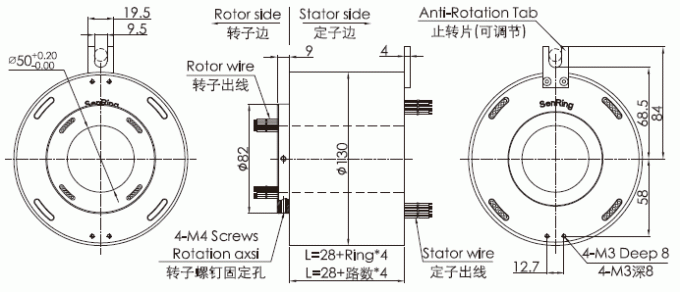

1. taille 50mm, OD 130mm, maximum de trou 96 circuits ;
2. transmettez exactement les données ultra-rapides
3. transmettez stablement toutes sortes de signaux, tels que RS-232, RS-485, RS-422, VGA, etc. ;
4. transmettez exactement toutes sortes de signaux industriels d'autobus, tels que Profibus, LonWorks, CanBus, DeviceNet, et ControlNet ;
5. transmettez les messages mélangés, tels qu'USB, HDMI, Ethernet de 1000M, optique de fibre, VGA, DVI, rf coaxial (à haute fréquence), etc. ;
| circuits non. | 2~96circuits (dépend du modèle) |
| estimation de tension | 0~440 VDC/VAC |
| Logement du matériel | Alliage d'AL |
| Vie active | > 80 millions pour la référence (dépend des conditions de travail) |
| Bruit électrique | <10m> |
| résistance diélectrique | 800VDC@50Hz |
| Résistance diélectrique | 1000MΩ@600VDC |
| Temp travaillant. | -40℃ | 80°C |
| vibration mécanique | MIL-STD-810E |
| Actuel | signal (2A), 10A/circuit |
| vitesse tournante maximale | 250RPM sans interruption, 1000RPM par intermittence |
| couple | 0.1N.m ; fil +0.03N.m/6 |
| Matériel de contact | métal précieux : alliage d'or |
| résistance de contact | <20m> |
| Fil de connexion Spec. | UL Teflon@Awg22, Awg16 |
| longueur de fil de connexion | 300mm |
| Catégorie d'IP | IP51 |
| Humidité de travail | 10% | RHÉSUS de 85% |
| Certificat de la CE | OUI |
| matériel | RoHS conforme |

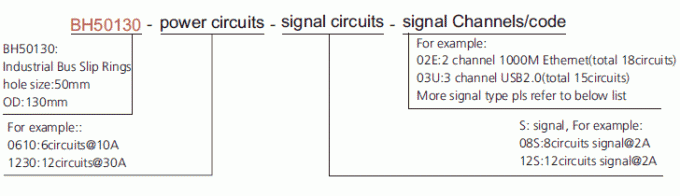

F - 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 Ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sous) (4circuits)
C - Canbus (Canbus - 4-Pin D-sous) (4circuits)
D - Filet de dispositif - 5 Pin Micro Change (5 circuits)
T - Filet de contrôle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Signal d'encodeur de moteur servo (8circuits)
E1 - Ethernet industriel (9circuits)
