Lieu d'origine:
La Chine
Nom de marque:
senring
Certification:
CE, ISO9001
Numéro de modèle:
BH38119
Contactez-nous
Signaux adaptés aux besoins du client industriels de Ring Stable Transmission Of Profibus de glissement de signal

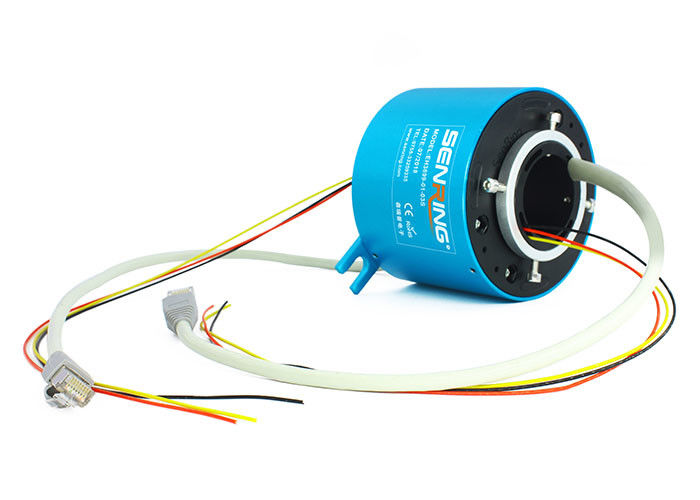

Description de la bague collectrice du signal BH38119
Les bagues coulissantes industrielles d'autobus ont plusieurs avantages qui améliorent effectivement l'efficacité de transmission de données et la fiabilité de l'équipement tournant, répondant aux besoins de l'automation industrielle et des systèmes de contrôle.
La bague collectrice forte et faible de la série BH38119 de signal électrique est une série adaptée aux besoins du client de bague collectrice avec une ouverture de 50mm et un diamètre extérieur de 119mm. Indépendamment de l'ouverture fixe et du diamètre extérieur, des types de signal peuvent être adaptés aux besoins du client. La bague collectrice de la série BH38119 peut non seulement transmettre les courants 2A/5A/10A/30A par 360 degrés de rotation mais également stablement et exactement transmettre de divers signaux tels que HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, signal d'autobus de Profibus, etc. Le nombre maximum de circuits pour BH38119 est 168, qui peuvent répondre à la plupart des exigences.
Caractéristiques de la bague collectrice du signal BH38119
1. taille de trou de 38.1mm et un diamètre extérieur de 119mm avec un maximum de 168 circuits, le rendant approprié pour l'usage dans diverses applications.
2. Transmet exactement des données ultra-rapides, y compris Gigabit Ethernet, assurant le transfert des données rapide et fiable.
3. Transmission stable de divers types de signal, tels que RS-232, RS-485, RS-422, VGA, et d'autres protocoles de transmission.
4. Transmission stable des signaux industriels d'autobus, tels que Profibus, LonWorks, CanBus, DeviceNet, ControlNet, et d'autres protocoles de transmission très utilisés dans l'automation industrielle et des systèmes de contrôle.
5. Peut transmettre des messages mélangés, tels qu'USB, HDMI, 1000M Ethernet, optique de fibre, VGA, DVI, rf coaxial (à haute fréquence), notamment, le rendant approprié pour différentes applications.
6. Transmission stable des données d'Ethernet aux vitesses de 10m/100M/1000M BaseT, assurant le transfert des données fiable dans les réseaux Ethernet industriels.
| circuits non. | 2~168circuits (dépend du modèle) |
| estimation de tension | 0~690 VDC/VAC |
| Logement du matériel | Alliage d'AL |
| Vie active | > 80 millions pour la référence (dépend des conditions de travail) |
| Bruit électrique | <10m> |
| résistance diélectrique | 800VDC@50Hz |
| Résistance diélectrique | 1000MΩ@600VDC |
| Temp travaillant. | -40℃ | 80°C |
| vibration mécanique | MIL-STD-810E |
| Actuel | signal (2A), 10A/circuit |
| vitesse tournante maximale | 250RPM sans interruption, 1000RPM par intermittence |
| couple | 0.1N.m ; fil +0.03N.m/6 |
| Matériel de contact | métal précieux : alliage d'or |
| résistance de contact | <20m> |
| Fil de connexion Spec. | UL Teflon@Awg22, Awg16 |
| longueur de fil de connexion | 300mm |
| Catégorie d'IP | IP51 |
| Humidité de travail | 10% | RHÉSUS de 85% |
| Certificat de la CE | OUI |
| matériel | RoHS conforme |
F - 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 Ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sous) (4circuits)
C - Canbus (Canbus - 4-Pin D-sous) (4circuits)
D - Filet de dispositif - 5 Pin Micro Change (5 circuits)
T - Filet de contrôle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Signal d'encodeur de moteur servo (8circuits)
E1 - Ethernet industriel (9circuits)
